Dans le monde exigeant de l’automatisation industrielle, un simple câble réseau ne suffit pas. Les vibrations, l’humidité et l’exposition aux produits chimiques peuvent arrêter une chaîne de production. C'est là qu'intervient le robuste connecteur M12 D-code vers RJ45, servant de lien critique entre les appareils de terrain robustes et les réseaux Ethernet standard. Si vous concevez, entretenez ou achetez une installation industrielle, la compréhension de ce composant est essentielle pour garantir une fiabilité inébranlable.
Ce guide démystifiera le code M12 D-au connecteur RJ45, expliquant son rôle, ses principaux avantages et ses principales applications pour vous aider à prendre une décision éclairée.

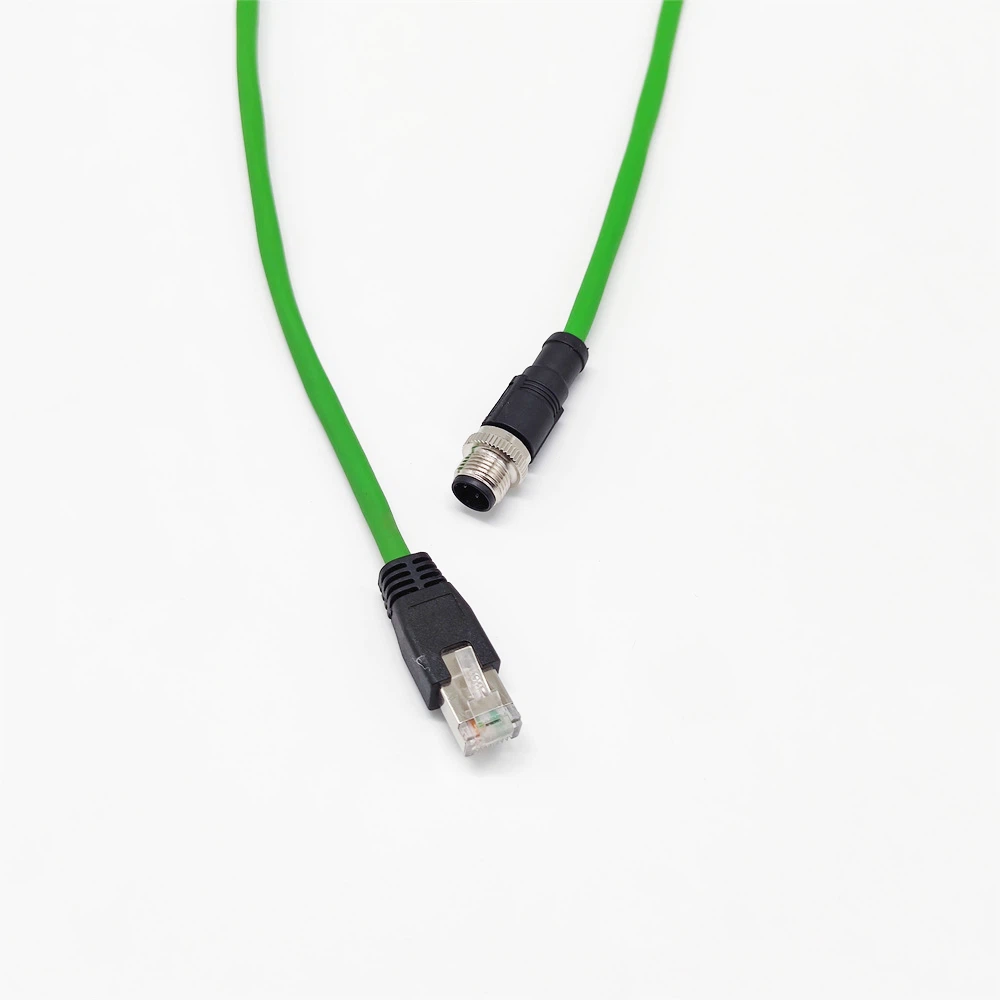

Qu'est-ce qu'un code M12 D-vers un connecteur RJ45 ?
Décomposons le nom pour comprendre sa fonction :
- M12:Il s'agit du connecteur circulaire fileté standardisé de 12-millimètre, réputé dans les milieux industriels pour sa connexion sécurisée et résistante aux vibrations.
- Code D- :C’est la partie cruciale. Le « code » (A, B, C, D, X) définit la configuration des broches et l'application prévue. Le code D-est spécialement conçu pour Fast Ethernet 100 Mbps (100BASE-TX). Il utilise 4 broches pour transmettre et recevoir des données, répondant parfaitement aux exigences de l'Ethernet standard.
- RJ45 :Il s'agit de la fiche standard familière que vous trouvez à l'extrémité des câbles réseau de bureau, utilisée pour Ethernet, pour la connexion aux commutateurs, aux routeurs et aux PC.
Par conséquent, un code M12 D-connecteur RJ45 est un adaptateur ou un assemblage de câbles qui traduit une connexion M12 industrielle robuste en une prise RJ45 standard. Il agit comme un pont, protégeant la connexion réseau sensible des dures réalités de l’usine.
Pourquoi votre opération a besoin de connecteurs à code D-M12
Choisir le code M12 D- plutôt qu'un câble RJ45 standard dans un environnement industriel n'est pas seulement une option ; c'est une mise à niveau stratégique pour la fiabilité. Voici pourquoi :
1. Durabilité supérieure et résistance aux vibrations
Le mécanisme de verrouillage à vis-du connecteur M12 garantit qu'il reste fermement connecté, même dans des environnements-à fortes vibrations dus à des machines lourdes. Le clip en plastique d'un RJ45 standard est un point de défaillance courant, facilement délogé et entraînant des temps d'arrêt coûteux du réseau.
2. Indice IP (Ingress Protection) exceptionnel
La plupart des connecteurs M12 D-code offrent des indices IP élevés, tels que IP67 ou IP68. Cela signifie qu'ils sont étanches à la poussière-et peuvent résister à l'immersion dans l'eau (IP67 : jusqu'à 1 m pendant 30 minutes ; IP68 : spécifié pour une immersion continue). Cela les rend imperméables aux éclaboussures de liquide de refroidissement, aux lavages à haute pression et aux conditions poussiéreuses.
3. Installation et maintenance simplifiées
Ces connecteurs sont conçus pour être efficaces. Leur conception simple de verrouillage à vis-permet un accouplement rapide et-sans outil, ce qui permet de gagner un temps précieux lors des cycles d'installation et de maintenance. Leur conception robuste signifie également qu'ils durent plus longtemps, réduisant ainsi la fréquence de remplacement.
4. Standardisé pour une compatibilité mondiale
Dans le cadre de la norme CEI 61076-2-101, les connecteurs M12 D-code garantissent l'interopérabilité entre les appareils de différents fabricants. Cela garantit que vous pouvez connecter de manière fiable des capteurs, actionneurs et autres équipements à votre réseau, quelle que soit leur marque.
Applications clés : où vous trouverez le code M12 D-en action
Le code M12 D-vers RJ45 est la solution incontournable-pour connecter une large gamme d'appareils industriels à un réseau Ethernet 100 Mbit/s. Les applications courantes incluent :
- Ethernet industriel (PROFINET, EtherNet/IP) :Connexion d'automates, de modules d'E/S distantes et de lecteurs prenant en charge des vitesses de 100 Mbit/s.
- Mise en réseau de capteurs et d'actionneurs :Alimenter et connecter des capteurs sophistiqués (par exemple, capteurs de vision, appareils de mesure laser) qui nécessitent une communication réseau.
- Robots d'automatisation d'usine :Fournir une liaison réseau fiable pour les bras robotiques et les unités de contrôle sur la chaîne de montage.
- Systèmes de contrôle de processus :Assurer un flux de données continu à partir des appareils de terrain dans les industries chimiques, agroalimentaires et pharmaceutiques.
Choisir le bon connecteur
Lors de la sélection d'un câble M12 D-code vers RJ45, tenez compte de la longueur du câble, du matériau de la gaine (par exemple, PUR pour la résistance à l'huile, PVC pour un usage général) et du sexe des connexions (généralement M12 mâle vers RJ45 femelle ou intégrées dans un câble de brassage).
Pour les appareils nécessitant Gigabit Ethernet (1000BASE-T), vous aurez besoin d'un connecteur à code M12 X-, qui utilise les 8 broches pour la transmission des données. Vérifiez toujours les spécifications de votre appareil pour garantir la compatibilité.
En résumé
Le connecteur M12 D-code vers RJ45 est plus qu'un simple câble ; il s'agit d'un composant essentiel pour créer un réseau industriel résilient et à disponibilité élevée-. En fournissant une interface robuste, étanche et fiable, il élimine une vulnérabilité courante et garantit la fluidité de vos données, même dans les conditions les plus difficiles. Améliorez votre connectivité et éliminez les temps d'arrêt du réseau.[Découvrez dès aujourd'hui notre gamme de solutions M12 code D vers RJ45 de haute-qualité IP67-pour trouver la solution idéale pour votre application industrielle.]
