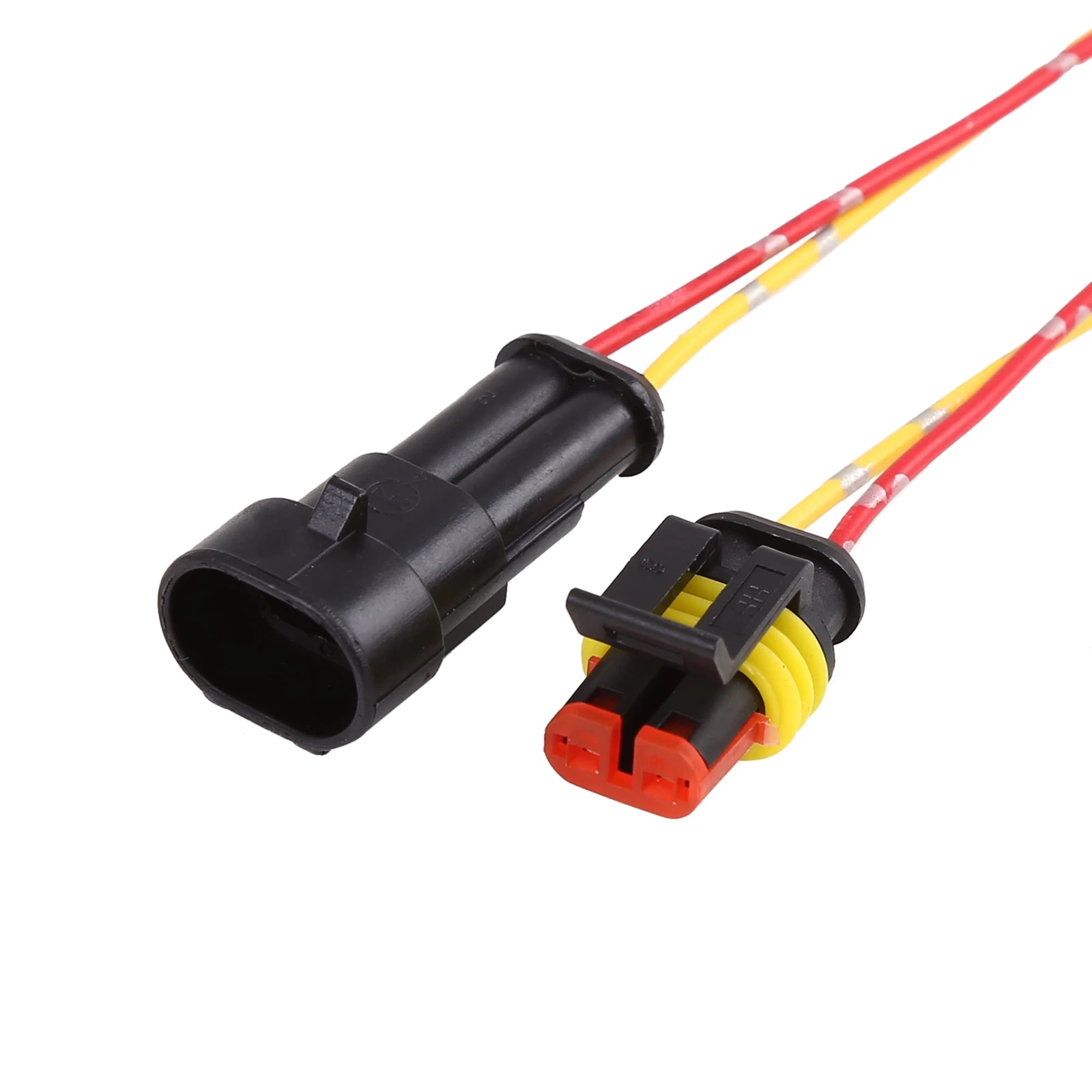

Dans le monde exigeant de l’ingénierie automobile, chaque composant doit résister à une vie de mouvement constant. Parmi ceux-ci, les connecteurs électriques-se comptent souvent par centaines ou milliers par véhicule-fait face à un adversaire unique et implacable : la fatigue induite par les vibrations-. L’exigence selon laquelle les connecteurs automobiles doivent répondre à des normes exceptionnellement strictes en matière de vibrations et de fatigue mécanique n’est pas une spécification arbitraire ; c'est un impératif non négociable pour la sécurité, la fonctionnalité et la longévité des véhicules. Contrairement à un appareil grand public stationnaire, une voiture est une plate-forme de vibration perpétuelle sur plusieurs axes où la continuité électrique ne peut pas être une question de « si », mais une garantie de « combien de temps ».
L’environnement impitoyable des vibrations automobiles
Le profil vibratoire d’un véhicule est complexe, omniprésent et destructeur :
- Multi-axes et large spectre :Les vibrations proviennent du moteur, de la transmission, des imperfections de la route et de la dynamique du châssis. Ils se produisent sur les trois axes (X, Y, Z) et sur un large spectre de fréquences, du roulis à basse fréquence-aux harmoniques du moteur à haute-fréquence.
- Continu et cumulatif :Il ne s’agit pas d’un événement intermittent. Au cours de la durée de vie d'un véhicule de 150 000+ miles, un connecteur peut supporter des milliards de cycles de contrainte. Cela fait des vibrations l’un des principaux facteurs de fatigue des matériaux et de mécanismes d’usure qui dégradent lentement les performances.
- Amplifié dans des emplacements clés :Les connecteurs situés dans le compartiment moteur, sur la transmission ou dans la suspension/le passage de roue sont soumis aux forces g-les plus sévères, ce qui rend leurs critères de conception les plus rigoureux.
Le mécanisme de défaillance du noyau : la corrosion de contact
L'effet le plus insidieux des vibrations sur les connecteurs n'est pas une rupture mécanique grossière, mais un phénomène microscopique appelé corrosion de contact. C’est la principale raison pour laquelle les normes de vibration sont si critiques.
- Le processus :Sous l'effet des vibrations, la broche et la douille couplées subissent un mouvement relatif micro-scopique (généralement de l'ordre de 10 à 100 micromètres). Ce mouvement est suffisant pour percer la fine surface protectrice (généralement en étain ou en or) des contacts.
- La réaction chimique :Le métal de base exposé (généralement un alliage de cuivre) s'oxyde en présence d'air et d'humidité. Cet oxyde (par exemple, l'oxyde de cuivre) est une céramique dure et non conductrice.
- La conséquence électrique :Les particules d'oxyde s'accumulent à l'interface de contact, agissant comme un isolant. Cela provoque une augmentation spectaculaire et instable de la résistance de contact (CRES).
- L'échec :Une résistance de contact élevée entraîne une chute de tension, des problèmes d'intégrité du signal, un échauffement localisé (pertes I²R) et, finalement, des connexions intermittentes ou une défaillance complète du circuit. Cela se manifeste dans les véhicules par des défauts sporadiques de capteurs, des voyants d’avertissement, des problèmes d’infodivertissement ou des dysfonctionnements du groupe motopropulseur.
La réponse de l'industrie : des normes rigoureuses en matière d'essais de vibrations
Pour simuler la durée de vie des vibrations d'un véhicule dans un laps de temps compressé, l'industrie automobile a développé des tests de validation sévères et standardisés. Ceux-ci sont inscrits dans des spécifications telles que USCAR-2 (États-Unis), LV214 (constructeurs automobiles allemands) et diverses normes ISO.
- Profils de vibrations sinusoïdales et aléatoires :Les tests soumettent les connecteurs à des balayages de fréquence-contrôlés et à des spectres de vibrations réalistes et aléatoires qui imitent les données routières réelles.
- -Surveillance in situ :Il est crucial que les connecteurs vibrent lorsqu’ils sont sous tension électrique et sous charge. Un "courant de surveillance" continu de faible niveau-est transmis à travers le circuit pour détecter toute discontinuité momentanée ou pic de résistance dépassant un seuil strict (par exemple, une interruption de 1 microseconde ou une augmentation de 1 ohm). Cela détecte les pannes intermittentes qui sont la marque du fretting.
- Cyclisme de température et d'humidité :Souvent effectué en combinaison avec des cycles thermiques (par exemple, tests de température/humidité/vibration, THV) pour accélérer les processus de corrosion et se reproduire sous-conditions de hotte.
- Le test « 8 modèles » :Une séquence de durabilité standard qui combine les vibrations avec les cycles thermiques et les chocs mécaniques, représentant le cycle de vie complet du connecteur.
Concevoir des stratégies pour vaincre la fatigue due aux vibrations
Pour réussir ces tests et garantir la fiabilité sur le terrain, les ingénieurs des connecteurs utilisent une approche de conception à plusieurs-facettes :
1) Contacter la conception et les matériaux :
- Conceptions à force normale-élevée :L'augmentation de la force normale du ressort de la borne femelle améliore la pression de contact, ce qui réduit les micro-mouvements et offre une meilleure étanchéité aux gaz électriques-.
- Plaques résistantes au fretting- :Passer de l'étain pur (sujet au fretting) à des alliages d'étain ou d'argent flashés à l'or-, ou utiliser des lubrifiants spécifiquement formulés pour empêcher la formation d'oxydes et l'usure.
- Systèmes de contact à double- ou multi-faisceaux :Ces conceptions fournissent des points de contact redondants, garantissant que même si un point se dégrade, un chemin de courant alternatif demeure.
2) Boîtier du connecteur et architecture de verrouillage :
- Serrures primaires et secondaires robustes :Le boîtier du connecteur doit être doté d'un loquet CPA (Connector Position Assurance) et d'un verrou TPA (Terminal Position Assurance). Ces caractéristiques empêchent le connecteur de se détacher et les bornes de reculer en raison des vibrations.
- Décharge de traction et gestion des câbles :Des passe-câbles et des serre-câbles appropriés sont essentiels pour empêcher l'énergie de vibration de se transférer directement à l'interface de sertissage fragile entre la borne et le fil, un point de défaillance courant.
3) Intégration du système :
- Points de montage sécurisés :Les connecteurs doivent être conçus avec des supports ou des languettes intégrés pour un montage sécurisé sur la carrosserie ou le composant du véhicule, empêchant l'ensemble de résonner.
- Modularité et étanchéité :De nombreux connecteurs intègrent des œillets d'étanchéité ; ceux-ci doivent conserver leurs propriétés élastomères et leur résistance à la compression tout au long de la durée de vie des vibrations pour empêcher la pénétration de l'humidité.
Conclusion : un pilier fondamental de l’électrification automobile
À mesure que les véhicules évoluent vers des plates-formes électriques (VE) et autonomes (ADAS), l'importance des connecteurs résistants aux vibrations ne fait que s'intensifier. Les véhicules électriques transportent des courants plus élevés et des réseaux de capteurs basse tension-plus sensibles, où une résistance de contact stable est primordiale pour la sécurité de la batterie et la précision du système de contrôle. Le connecteur n'est plus un pont passif mais un composant de sécurité active.
Le respect de normes strictes en matière de fatigue vibratoire témoigne donc de la qualité d'un connecteur et constitue une condition préalable à son utilisation dans les véhicules modernes. Il représente le triomphe technique de la création d’une connexion électrique stable et statique au sein d’un monde mécanique profondément dynamique. Pour les constructeurs automobiles et les fournisseurs, il s'agit d'une quête incessante de zéro interruption électrique-une quête qui garantit que chaque connexion est aussi fiable que le véhicule lui-même.
