1. Câblage du cordon d'alimentation :

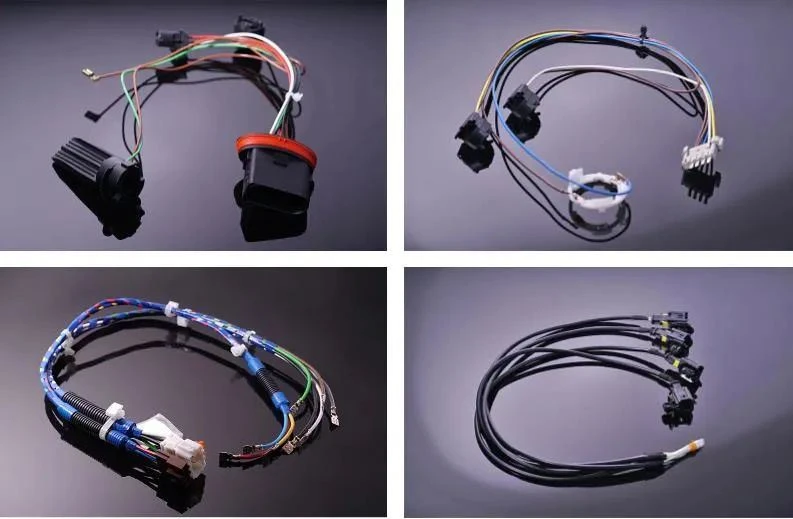

La capacité actuelle du cordon d'alimentation sélectionné doit être égale ou supérieure à la valeur du fusible connecté à l'amplificateur de puissance. Si un fil de qualité inférieure est utilisé comme cordon d'alimentation, il générera du bruit CA et endommagera gravement la qualité du son. Le cordon d'alimentation peut devenir chaud et brûler. Lorsque vous utilisez un seul cordon d'alimentation pour alimenter séparément plusieurs amplificateurs, la longueur du câblage entre le point de partage et chaque amplificateur doit être aussi égale que possible. Lorsque les lignes électriques sont pontées, il y aura une différence de potentiel entre les amplificateurs de puissance individuels, cette différence de potentiel provoquera un bruit CA, ce qui endommagera gravement la qualité du son. L'image suivante est un exemple du faisceau de câblage de la lampe, du chauffage, etc.
Lorsque l'unité principale est alimentée directement par le secteur, le bruit est réduit et la qualité sonore est améliorée. Retirez soigneusement la saleté du connecteur de la batterie et serrez le connecteur. Si le connecteur d'alimentation est sale ou n'est pas bien serré, il y aura un mauvais contact au niveau du connecteur. L'existence d'une résistance de blocage provoquera du bruit CA, ce qui détériorera gravement la qualité du son. Enlevez la saleté des joints avec du papier de verre et une lime fine, tout en frottant avec du beurre. Lors du câblage dans le système d'alimentation du véhicule, évitez de câbler près du générateur et du dispositif d'allumage, car le bruit du générateur et le bruit d'allumage peuvent rayonner dans la ligne électrique. Lors du remplacement de la bougie d'allumage et du câble de bougie d'allumage-installés en usine par un type haute-performance, l'étincelle d'allumage est plus forte et le bruit d'allumage est plus susceptible de se produire. Les principes d'acheminement des câbles d'alimentation et des câbles audio à l'intérieur du véhicule sont les mêmes.
2. Méthode de mise à la terre :
Utilisez du papier de verre fin pour enlever la peinture sur les points de mise à la terre de la carrosserie de la voiture et fixez fermement le fil de mise à la terre. Si la peinture reste entre la carrosserie et la borne de masse, cela provoquera une résistance de contact au point de masse. Semblable aux connecteurs de batterie sales décrits précédemment, la résistance de contact peut provoquer un bourdonnement qui peut sérieusement endommager la qualité du son. Concentrez la mise à la terre de chaque équipement audio du système audio en un point. S'ils ne sont pas reliés à la terre, la différence de potentiel entre les composants de l'enceinte provoquera du bruit.
3. Sélection du câblage audio de la voiture :
Plus la résistance du fil audio de la voiture est petite, moins la puissance est dissipée sur le fil et plus l'efficacité du système est élevée. Même si le fil est épais, une certaine quantité de puissance sera perdue à cause du haut-parleur lui-même sans rendre le système global efficace à 100 %.
The smaller the resistance of the wire, the greater the damping coefficient; the greater the damping coefficient, the greater the excess vibration of the speaker. The larger the cross-sectional area (thicker) of the wire, the smaller the resistance, and the larger the allowable current value of the wire, the greater the allowable output power. The selection of power insurance The closer the fuse box of the main power line is to the car battery connector, the better. The insurance value can be determined according to the following formula: Insurance value = (sum of the total rated power of each power amplifier of the system¡ 2) / average value of the car power supply voltage .
4. Câblage des lignes de signal audio :
Utilisez du ruban isolant ou un tube thermorétractable-pour envelopper fermement le connecteur du câble de signal audio afin d'assurer l'isolation. Lorsque le connecteur est en contact avec la carrosserie de la voiture, du bruit peut être généré. Gardez les lignes de signal audio aussi courtes que possible. Plus le câble de signal audio est long, plus il est facile d'être perturbé par divers signaux de fréquences différentes dans la voiture. Remarque : Si la longueur du câble de signal audio ne peut pas être raccourcie, la partie extra longue doit être pliée et non enroulée.
The routing of the audio signal cable should be at least 20cm away from the power cable of the on-board computer module circuit and power amplifier. If the wiring is too close, the audio signal lines can pick up frequency-interfering noise. It is best to route the audio signal cable and power cable separately on both sides of the driver's seat and the passenger's seat. Note that when wiring close to the power line and microcomputer circuit, the audio signal line must be more than 20cm away from them. If the audio signal line and the power line need to cross each other, we suggest that it is best to intersect at 90 degrees.
