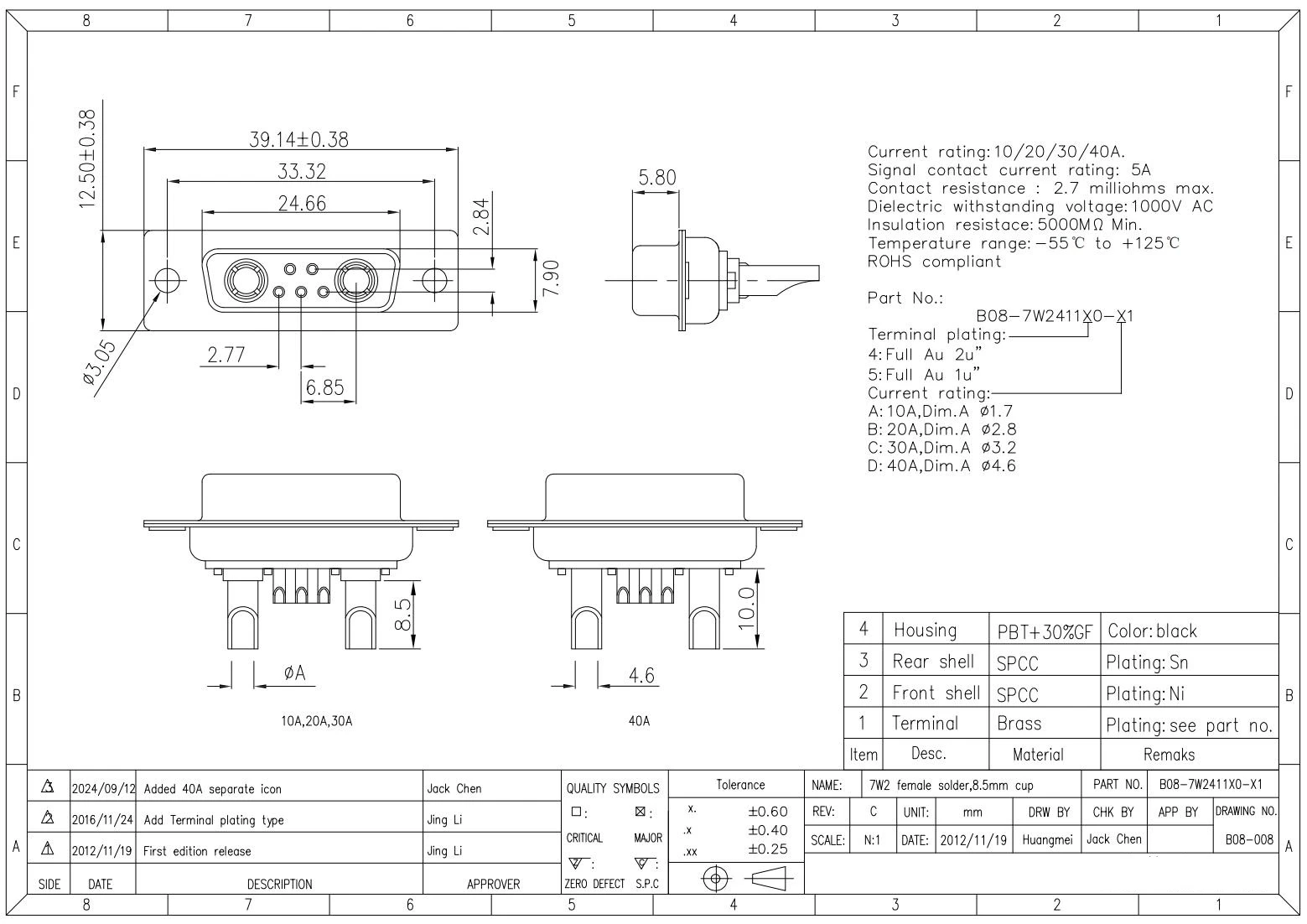

D-SUB Connecteur de courant élevé 7W2 Panneau Mout Femelle Terminal de fil de douille féminin
Matériel isolant: PBT + Fiber30%, UL94V -0
Matériau de coquille: fer + front de nickel et arrière-étain (pulvérisation saline 24h)
Matériel de contact: cuivre en laiton, phosphore (personnalisable)
Température de travail: -55 ~ +125 degré
Courant nominal: 5A \/ 10A \/ 20A \/ 30A \/ 40A
RÉSISTANCE transitoire du signal: inférieur ou égal à 10 mOhm
Description
Description du produit
Le connecteur de courant élevé D-SUB est un connecteur conçu pour les applications de courant élevé. Il a les caractéristiques d'une forte densité et d'une grande fiabilité. Il est principalement utilisé dans les véhicules électriques, les équipements médicaux, l'équipement industriel et d'autres champs.
Caractéristiques de base
1) Transmission de courant élevé: prend en charge un courant maximal de 50A (certains modèles tels que TXGA peuvent atteindre 40A), répondant aux besoins des équipements de haute puissance tels que les véhicules électriques et les UPS.
2) Accès au signal mixte: Peut traiter les signaux, la haute tension et les fibres optiques en même temps, et réaliser une transmission mixte efficace de plusieurs types de signaux.
3) Optimisation structurelle: adoptez la conception de tuyaux creux (bouche à l'aiguille en deux) pour améliorer la commodité et la polyvalence du soudage; La conception de la bouche à vis gauche et droite améliore la stabilité de la fixation.
| Taper | Pin masculin \/ féminin |
| Méthode de connexion | Fil de soudage \/ carte de plug-in à 90 degrés \/ carte de pression \/ ligne de pression de 180 degrés |
| Matériau isolant | PBT + Fiber30%, UL94V -0 |
| Matériau de coquille | Fer + nickel avant et dos en étain (pulvérisation saline 24h) |
| Matériau de contact | Cuivre en laiton, phosphore (personnalisable) |
| Température de travail | -55 ~ +125 degré |
| Courant nominal | 5A/10A/20A/30A/40A |
| Résistance transitoire du signal | Moins ou égal à 10mOhm |
| Résistance à l'isolateur | 1000VAC \/ 1 min au niveau de la mer |
| Résistance à l'isolation | >5000mohm |
| Résistance transitoire coaxiale | 75 ou 500hm |
| Résistance transitoire à haute puissance | <2.7MOHM |
| Force de plug-in | Moins ou égal à 15. 0 kgf |
| Temps de plug-in | 500 |
| Caractéristiques | Haute dureté \/ Pas facile à rouiller ou à déformer \/ coquille en cuivre en or \/ vie longue durée |
| Application | Ordinateurs \/ automobiles \/ communications \/ armoires \/ Aviation \/ Industrial Control Equipment \/ PCB Boards \/ Cords d'alimentation \/ Cables \/ Consoles de jeu \/ GRAND ÉQUIPEMENT, ETC. |
Avantages techniques
1) Plug et débranche rapide: la conception push-in simplifie l'installation, la vitesse du plug-in rapide et la séparation lisse, adaptée aux scénarios d'application haute fréquence (tels que le vaisseau spatial).
2) Adaptabilité environnementale: résistant au degré -55 à +105 degré de température, en répondant aux exigences environnementales extrêmes.
3) Boundage électromagnétique: certains modèles peuvent protéger les interférences externes pour assurer le fonctionnement sûr de scénarios sensibles tels que l'équipement médical.
Application
Principalement utilisé dans les véhicules électriques, les chariots élévateurs électriques, les machines CT médicales, les systèmes d'énergie solaire et les équipements d'automatisation industrielle pour assurer la stabilité et la sécurité de la transmission de courant importante.
