Connecteurs sous-marins Wet Mate MCIL16M MCBH16F



Connecteurs sous-marins personnalisés MCIL16M MCBH16F Wet Mate

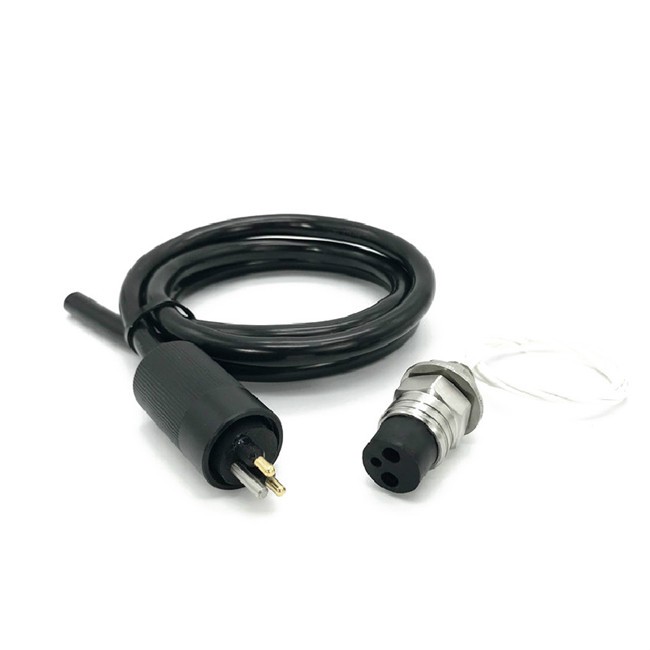

Le connecteur étanche miniature comprend une fiche et une prise qui sont reliées de manière fixe par un capuchon de verrouillage. La prise comprend un siège de fixation. Une extrémité du siège de fixation est dotée d'un vérin et d'un trou de positionnement, et l'autre extrémité du siège de fixation est dotée d'un câble.

Les conducteurs du câble sont reliés entre eux par une couche plaquée or. Connexion de prise. Un capuchon de verrouillage est emmanché sur l'extérieur de la base de fixation, le capuchon de verrouillage est relié rotatif à la base de fixation, et un filetage interne est disposé sur la surface interne de l'autre extrémité du capuchon de verrouillage. Le bouchon comprend une coque, une une extrémité de la coque est remplie d'un matériau d'étanchéité et l'autre extrémité est dotée d'un siège de montage. Une extrémité du siège de montage est dotée d'une borne en cuivre phosphoreux et d'une broche de positionnement qui sont respectivement adaptées au vérin et au trou de positionnement. La borne en cuivre phosphoreux est insérée et installée. Une extrémité du siège est connectée au fil. Des filetages externes sont fournis sur les surfaces extérieures des deux extrémités de la coque. La technologie brevetée du modèle utilitaire adopte le micro-connecteur étanche avec la structure ci-dessus, ce qui peut résoudre les problèmes de connexion incorrecte et d'insertion peu pratique du micro-connecteur étanche.





Épingle	Installation du fil	Actuel
2 broches	7/16-20unf	10A
3 broches	7/16-20unf	10A
4 broches	7/16-20UNF	10A
5 broches	7/16-20unf	5A
6 broches	7/16-20unf	5A
8 broches	7/16-20unf	5A
10 broches	1/2-20}UNF	5A
12 broches	1/2-20}UNF	5A
13 broches	1/2-20}UNF	5A
16 broches	1/2-20}UNF	5A



Paramètre de produit Connecteurs sous-marins Wet Mate

Nom des produits	Connecteurs électriques sous-marins MCIL16M MCBH16F pour Subconn
Couleur	Noir rouge
Profondeur de travail	7000m
Résister à la tension	800 CA
Actuel	monocœur 5A
Résistance	200 m Ω - 199.9
Filetage de montage	1/2-20unf
Température de fonctionnement	-50 degré ~100 degrés
Temps d'insertion et d'extraction	>500 fois
Matériau de la coque du connecteur de cloison	Acier inoxydable 316L
Matériau d'insertion du connecteur de cloison	Caoutchouc chloroprène
Matériel de contact	Laiton plaqué or
Certificat	TUV CE CCC



Si vous souhaitez connecter un câble et un câble, nous pouvons fournir un manchon de verrouillage spécial, vous pourrez alors le réaliser.

            MCIL2M MCBH2F MCIL3M MCBH3F MCIL4M MCBH4F

         MCIL5M MCBH5F                     MCIL6M MCBH6F                          MCIL8M MCBH8F

           MCIL2F MCBH2M                         MCIL3F MCBH3M                  MCIL4F MCBH4M

         MCIL5F MCBH5M                      MCIL6F MCBH6M                          MCIL8F MCBH8M
