T
o obtenir une transmission équilibrée, trois fils parallèles sont nécessaires pour y parvenir, à savoir le fil de terre, le fil d’extrémité chaud et le fil d’extrémité froide. Par conséquent, les connecteurs d’entrée et de sortie équilibrés doivent avoir trois broches, telles que des têtes XLR et de grands connecteurs à trois cœurs. La transmission équilibrée consiste à utiliser le principe de l’annulation de phase pour minimiser les autres interférences subies lors de la transmission de signaux audio, ce qui se produit généralement dans les équipements audio professionnels et dans les occasions avec de longues distances de transmission.
La transmission déséquilibrée n’a que deux bornes, à savoir: la borne de signal et la borne de masse. Pour ce signal monophasé, un câble coaxial est utilisé pour éviter les interférences en mode commun. La peau externe est mise à la terre et le noyau central est la ligne de signal. Il existe généralement des connecteurs RCA et BNC. Cette méthode de transmission est généralement utilisée dans les occasions avec de faibles exigences et une transmission de signaux à courte portée, telles que les systèmes audio domestiques, les instruments de musique électroniques, les guitares électriques et autres équipements.
1.RCA (déséquilibré)
RCA est communément connu sous le nom de prise lotus, également connu sous le nom de terminal AV. Il n’est pas spécialement conçu pour tout type d’interface. Il peut être utilisé pour les signaux audio et vidéo ordinaires. La borne RCA adopte la méthode de transmission coaxiale des signaux, l’axe central est utilisé pour transmettre les signaux et la couche de contact sur le bord extérieur est utilisée pour la mise à la terre. Les applications qui peuvent être utilisées comprennent la vidéo analogique, l’audio analogique, l’audio numérique et la transmission de composants de différence de couleur.
Les terminaux audio RCA sont généralement marqués par paires avec différentes couleurs: rouge pour le canal droit, noir ou blanc pour le canal gauche et jaune pour l’interface vidéo. Lors de l’utilisation, il vous suffit de connecter un câble AV standard avec une tête de lotus à l’interface correspondante. Voilà.
Chaque câble RCA est responsable de la transmission du signal audio d’un canal, de sorte que les utilisateurs peuvent utiliser les câbles RCA qui correspondent au nombre de canaux en fonction des besoins des canaux utilisés. Par exemple, si nous voulons former un système stéréo à deux canaux, nous avons besoin de deux câbles RCA (câbles audio double lotus).

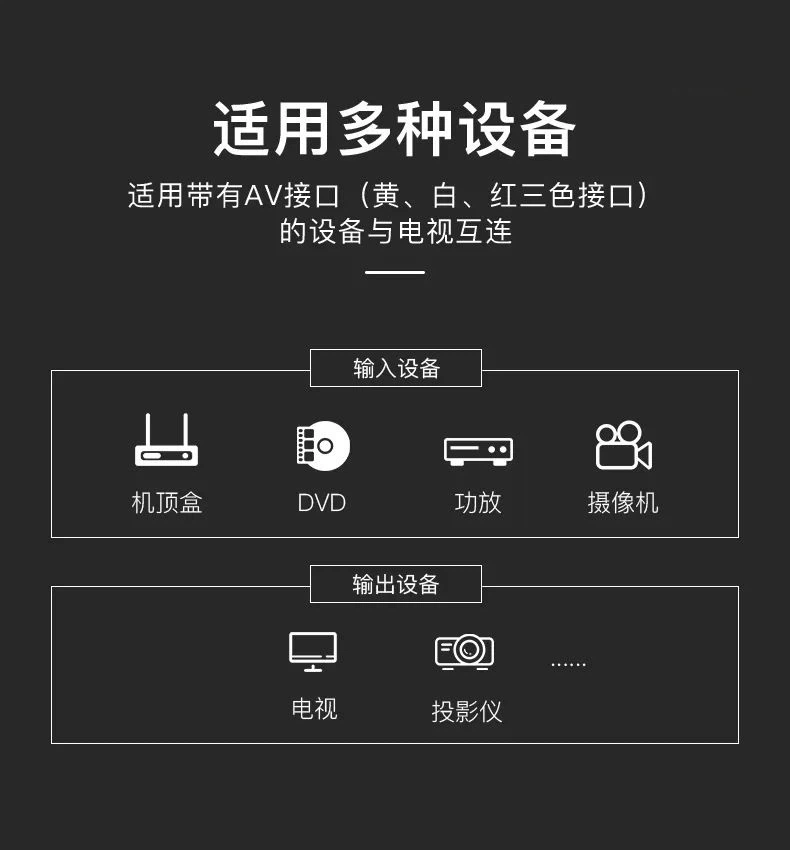

RCA réalise la transmission séparée de l’audio et de la vidéo, ce qui évite la dégradation de la qualité de l’image causée par les interférences de mixage audio / vidéo. À l’heure actuelle, l’interface la plus largement utilisée sur les équipements audio et vidéo, presque tous les équipements audio et vidéo fournissent une telle interface pour l’entrée et la sortie audio et vidéo.
2.XLR (équilibré)

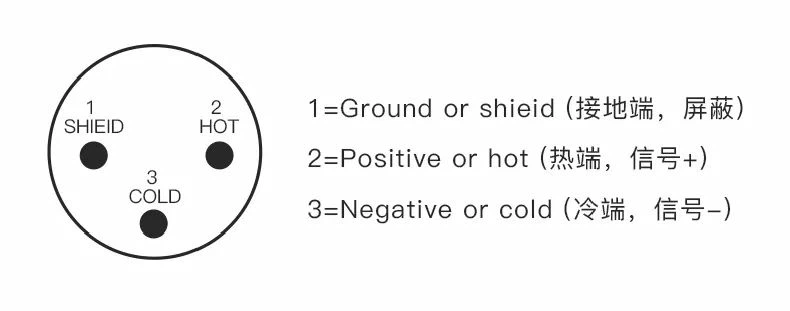

Communément appelé Cannon, il est généralement divisé en deux cœurs, trois cœurs, quatre cœurs et d’autres types, mais le plus commun est la tête de canon à trois cœurs, qui a généralement trois bornes:
1-- Sol
2--Hot end (+ étage)
3--Extrémité froide (-grade)
En plus de la mise à la terre, il existe deux terminaux de signal, qui sont transmis par deux signaux opposés, la phase positive et la phase opposée. Il suffit de les connecter aux positions correspondantes pour éviter les erreurs de connexion.

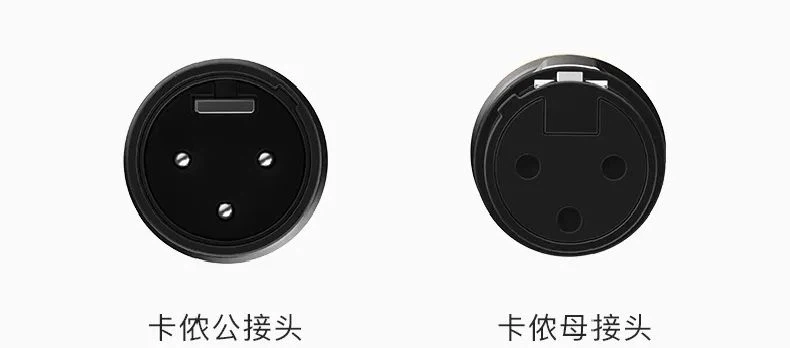

La tête XLR est divisée en XLR Mâle et XLR Femelle. Son identification est très simple, avec « aiguille » comme « mâle », avec « trou » comme « femelle ». Selon la pratique internationale courante, la fiche ou la prise mâle est utilisée comme extrémité de sortie du signal; la fiche et la prise femelles sont utilisées comme extrémité d’entrée du signal.
Les connecteurs XLR sont le type de connecteurs le plus utilisé dans les systèmes audio professionnels. Ils peuvent être utilisés pour transmettre divers signaux audio dans le système audio. Généralement, les bornes d’entrée et de sortie symétriques sont connectées à l’aide de connecteurs XLR.
Dans un sens, l’utilisation de connecteurs XLR est également l’une des caractéristiques qui distinguent les systèmes audio professionnels de l’audio civil. Les avantages sont les suivants :
b. Avec un dispositif de verrouillage à ressort, la connexion est fiable et pas facile à réaliser;
c. Le connecteur spécifie la direction du flux du signal, ce qui est pratique pour éviter les erreurs de connexion.
Dans la sélection de différents câbles d’interface, les câbles équilibrés peuvent donner un jeu complet à leurs avantages maximaux lorsqu’ils sont associés à des équipements avec des circuits entièrement équilibrés; au contraire, RCA peut être meilleur que les appareils à extrémité unique, alors référez-vous à l’amplificateur de puissance et à l’équipement périphérique avec lesquels il est associé. De plus, afin de trouver un type de câble vraiment approprié, vous devez écouter plus, voir plus et comparer en fonction de vos propres besoins et tendances d’écoute.
